磁滞式电缆卷筒

磁滞式电缆卷筒


磁滞式电缆卷筒广泛应用于港口机械、散料机械、大型起重机械、水工机械以及工程机械等需要平行移动的大型机械设备。通过电缆卷筒的收放电缆来传递动力源和控制信号。适用于港口、电厂、散料、水利枢纽等作业场所。

磁滞式电缆卷筒的特点：

1. 磁滞式偶合器为非接触式永磁体偶合原理，无磨损。

2. 通过并联多个偶合器可以产生更大的卷绕力矩，适应长距离的工况。

3. 电缆上加载合适的张力，可以使电缆寿命变长，运行变得顺畅。

4. 结构紧凑，安装所需空间小，减速机的安装位置可以根据工况调整。

5. 偶合器采用强充磁机磁化，寿命长。

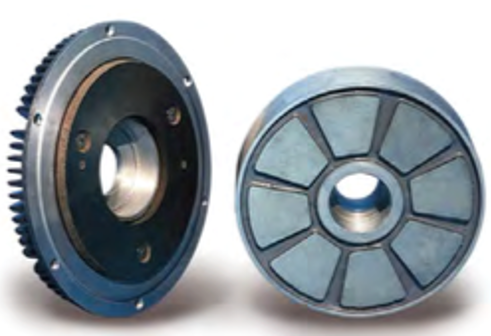

磁滞联轴器的工作原理 磁滞联轴器是运用磁学原理将主、被动两个磁性半副组成一对磁性副，通过磁力无接触耦合，进行力矩传递。其中的一个磁性半副是由永久多极磁钢构成的磁盘，另一个磁性半副是一个强磁感应盘，当电机拖动其中的一个磁性半副高速旋转时，一旦出现两盘之间的转速滑差，多极磁盘必将交替磁化对面的感应盘，从而产生一种抗拒这种滑差的扭矩，这就是两盘之间的磁力无接触耦合，从而拖动（或制动）磁盘旋转。调节磁性副之间气隙大小，可以调节阻尼力矩。当气隙距离被锁定后，在运转过程中的阻尼力矩大小可保持长期恒定，且不随主、被动副相对转速变化而变化。基于磁滞联轴器具有特殊的力矩耦合功能，可以实现恒力矩，因此电缆卷筒能实现理想的卷取特性，使其成为收卷电缆最合适的装备。image.png



磁滞式电缆卷筒的工作原理：

电缆卷筒的电动机将动力传至磁滞联轴器，经磁滞联轴器调速滑差后，可以得到一个稳定的恒力矩，再经减速后，将放大

后的力矩传至电缆卷盘。即使是放缆过程，电缆卷筒驱动电机亦应处于通电状态，且相序与收缆方向相同。

1、释放电缆 通过对电缆拖拽克服磁滞联轴器的磁场扭矩，使两盘之间产生滑差，把卷盘上的电缆放开。这时电机处于通电状态。

2、卷取电缆 当起重设备回行时，对电缆的拖拽力消除，电缆卷筒朝设定卷取方向旋转而进行收缆。

3、停机时 每台电机输出轴上配有单向轴承或电机带有制动器，确保电机断电时有足够的制动扭矩，不至于使电缆因重力作用从卷盘上滑落。
